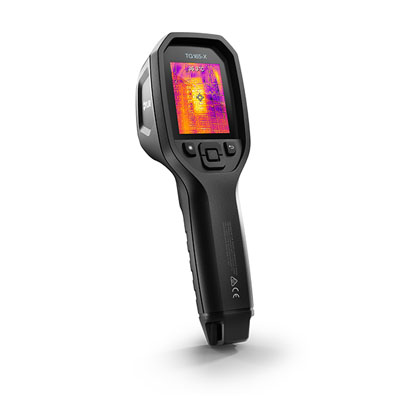

FLIR TG165-X MSX®热像仪

FLIR TG165-X可以帮助您可视化冷热点,这些冷热点可以指示电气故障、机械故障或气体泄漏和水泄漏。这款多功能、非接触式测量和成像工具可在屏幕上显示温度异常,比单点红外测温仪更快检测并发现问题根源。FLIR专利的MSX(专利号:CN201380073584.9)图像增强功能为全红外图像增加了视觉细节,可以清楚看到组件,甚至阅读标签。靶心激光器确保您能正确测量组件,简单易用的按钮和设置助您迅速完成工作,毫无压力。FLIR TG165-X的内部存储容量达50,000张图片,并配备一块可充电的锂离子电池。

描述

FLIR TG165-X可以帮助您可视化冷热点,这些冷热点可以指示电气故障、机械故障或气体泄漏和水泄漏。这款多功能、非接触式测量和成像工具可在屏幕上显示温度异常,比单点红外测温仪更快检测并发现问题根源。FLIR专利的MSX(专利号:CN201380073584.9)图像增强功能为全红外图像增加了视觉细节,可以清楚看到组件,甚至阅读标签。靶心激光器确保您能正确测量组件,简单易用的按钮和设置助您迅速完成工作,毫无压力。FLIR TG165-X的内部存储容量达50,000张图片,并配备一块可充电的锂离子电池。

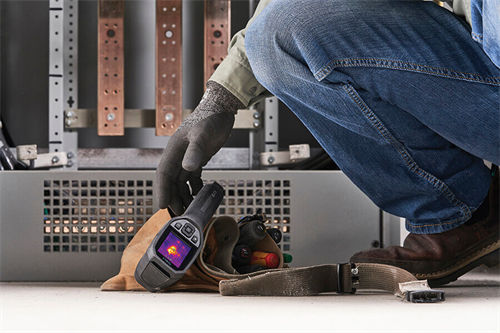

确定系统故障根源:

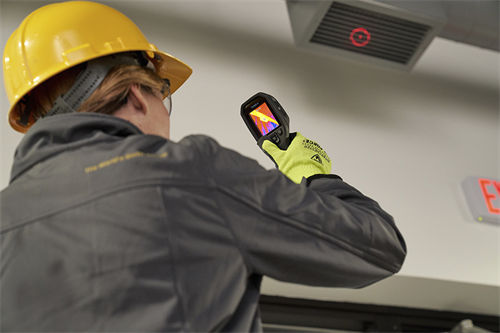

带有热视图的速度检测可以立即告诉您检测目标是否过热,且测量值高达300℃。



轻松快速完成检测:

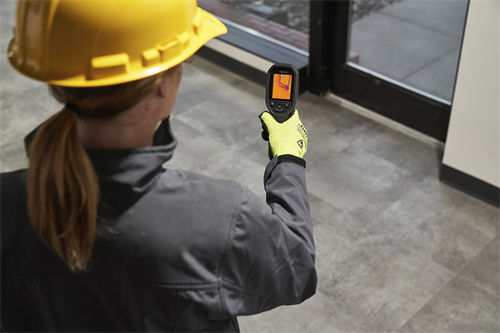

使用靶心激光指示器瞄准您正在测量的区域,轻轻扣动触发按钮,即可捕捉多波段动态成像(MSX)热图像和可见光图像



安心工作:

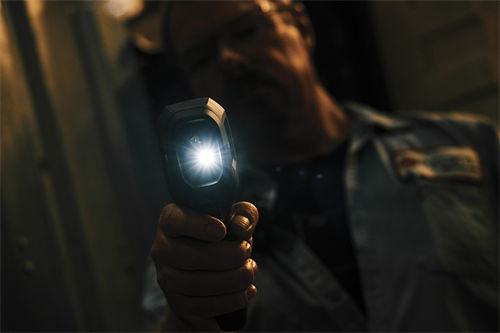

可使用2.4英寸显示屏轻松查看实时图像,用明亮的LED工作灯查看黑暗或难以触及的区域



技术参数:



红外分辨率———————— 80 × 60像素

热灵敏度/NETD—————— <70 mK

精度—————————— 50°C至100°C,精度为±1.5°C;0°C至50°C和100°C至300°C,精度为±2.5°C;-25°C至0°C,精度为±3°C”

视场角(FOV)————— 51°× 66°

图像模式———————— MSX®(多波段动态成像),可见

存储介质———————— eMMC 4 GB



成像与光学:



分辨率————————— 2 MP (1600 × 1200像素)

红外分辨率——————— 80 × 60像素

激光————————— 类别1

焦平面阵列(FPA)-波长范围— 非制冷型微测辐射热计 / 7.5–14 µm

热灵敏度/NETD———— <70 mK

热像仪软件升级———— 使用PC软件FLIR Tools

视场角——————— 71°×56°,可根据红外镜头调节

视场角(FOV)——— 51°× 66°

数字图像增强———— 不支持

探测器像素间距——— 17 µm

调焦——————— 固定

调色板—————— 铁红色,彩虹色,白热,黑热,极光色,熔岩色

图库——————— 支持

图像模式————— MSX®(多波段动态成像),可见

图像频率————— 8.7 Hz

显示屏分辨率——— 320×240像素

最小测量距离——— 0.26 m

最小焦距———— 0.3 m



测量与分析:



测温范围———————— -25°C至300°C

点温仪———————— 中心点测温开启/关闭

发射率校正—————— 支持:4个预设级别,带0.1–0.99自定义调整

精度———————— 50°C至100°C,精度为±1.5°C;0°C至50°C和100°C至300°C,;精度为±2.5°C;-25°C至0°C,精度为±3°C”距离系数比(D:S)—— 24:1

设置命令—————— 本地化单位调整、语言、日期和时间格式,屏幕亮度(高、中、低),图库,删除图像

语言——————— 捷克语、丹麦语、荷兰语、英语、芬兰语、法语、德语、

;希腊语、匈牙利语、意大利语、日语、韩语、挪威语、

;波兰语、葡萄牙语、俄语、简体中文、西班牙语、瑞典语、繁体中文、土耳其语



用户界面:



显示技术———————— TFT



电源:



充电时间———————— 4小时充至电量的90%,6小时充满电

充电温度———————— 0°C至45°C

充电系统———————— 直充

电池充电寿命—————— 最少30天

电池电压———————— 3.7 V

电池工作时间—————— 5小时连续扫描(LCM中等亮度);激光开启情况下为4.5小时(LCM中等亮度)

电池类型———————— 可充电锂离子电池

电源管理———————— 可调:关、5分钟、15分钟、30分钟



环境与认证:



安全性———————— CE/CB/EN61010/UL

磁场————————— EN 61000-4-8 3类

存储温度范围————— -30℃至55℃

电磁兼容性(EMC)—— EN 61000-6-3 / EN 61000-6-2 / FCC 47 CFR第15部分B类

封装———————— IP54(IEC60529)

工作温度范围———— -10°C至45°C

抗跌落—————— 设计耐受2m抗坠落测试

抗振动—————— 2 g(IEC 60068-2-6)

抗撞击—————— 25 g(IEC 60068-2-27)

三脚架安装———— UNC ¼″-20

湿度(工作及存放)——— 0–90%相对湿度(0°C至37°C);0–65%相对湿度(37°C至45°C);0–45%相对湿度(45°C至55°C)

无线电频谱———— ETSI EN 300 328/FCC Part 15.249/RSS-247 Issue 2/EN 301 489-1:2011/EN 301 489-17:2009



常规:



尺寸[长×宽×高]———————— 210 × 64 × 81 mm

光输出——————————— 100 流明

激光指示器————————— 指示测量区域的尺寸

手电筒——————————— LED 开/关

重量[含电池]———————— 0.394 kg
