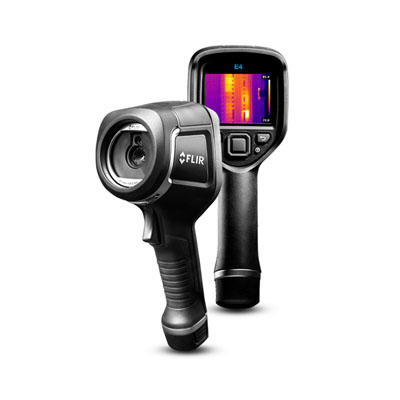

FLIR E4 采用MSX®的红外热像仪

FLIR E4红外热像仪简单易用,是建筑、电气和机械应用领域的理想故障排除工具。凭借4,800(80×60)像素的红外分辨率和FLIR多波段动态成像(MSX®)增强技术(专利号:CN201380073584.9)发现潜在问题、测得精确的温度读数并确认准确完成维修。

描述

FLIR E4红外热像仪简单易用,是建筑、电气和机械应用领域的理想故障排除工具。凭借4,800(80×60)像素的红外分辨率和FLIR多波段动态成像(MSX®)增强技术(专利号:CN201380073584.9)发现潜在问题、测得精确的温度读数并确认准确完成维修。



专业测量功能:



FLIR E4拥有准确识别问题所需的一切特性,从热点/冷点测量到发射率控制。



清晰的分辨率:



FLIR E4配备一台4,800像素的清晰探测器,可同时满足您的应用需求和预算要求。



单个按钮的功能:



配有免调焦镜头和能导航至屏幕设置的简单按钮,使得这款红外热像仪极易操作。



MSX®图像增强:



FLIR E4采用FLIR专有的MSX技术,能够将可见光相机拍摄的关键细节信息实时添加至整幅红外图像之中。经过完美融合后,得到一幅信息全面,带有可见光图像特性,未加修饰的红外图像,帮助您及时辨识热图像中的问题所在。MSX技术的作用是实时的,因此您可以立即在热像仪的液晶显示屏上看到效果。



技术参数:



红外分辨率———————— 80×60像素

热灵敏度/NETD—————— <0.15°C/<150 mK

精度—————————— 环境温度为10°C至35°C及目标温度高于+0°C的情况下,±2°C或读数的±2%。

视场角(FOV)————— 45°×34°

图像模式———————— MSX®热图像、热图像、画中画、热图像融合、数码相机

显示屏————————— 3.0英寸320×240彩色液晶显示屏



成像与光学:



波长范围———————— 7.5-13µm

多波段动态成像(MSX)— 带可见光图像细节增强的红外图像

光圈数———————— 1.5

红外分辨率—————— 80×60像素

空间分辨率(IFOV)—— 10.3 mrad

热灵敏度/NETD———— <0.15°C/<150 mK

视场角(FOV)———— 45°×34°

探测器类型—————— 非制冷型微测辐射热计

调焦————————— Focus free

调色板———————— 黑白、铁红色、彩虹色

图像模式——————— MSX®热图像、热图像、画中画、热图像融合、数码相机

图像频率——————— 9 Hz

颜色———————— 黑色和灰色

最小焦距—————— 0.5 m



测量与分析:



测温范围———————— -20°C至+250°C

反射表观温度校正———— 自动,基于反射温度输入值

精度————————— 环境温度为10°C至35°C及目标温度高于+0°C的情况下,±2°C或读数的±2%。

热像仪尺寸(长×宽×高)— 244×95×140 mm

热像仪重量(含电池)— 0.575 kg

设置命令——————— 本地化单位调整、语言、日期时间格式



用户界面:



显示屏———————— 3.0英寸320×240彩色液晶显示屏



电源:



充电时间———————— 直充情况下,2.5小时充至90%电量。使用充电器需2小时。

充电系统———————— 直充或使用专用充电器。

电源管理———————— 自动关机



环境与认证:



存储温度范围———————— -40°C至+70°C

电磁兼容性(EMC)————— •WEEE 2012/19/EC •RoHs 2011/65/EC •C-Tick •EN 61000-6-3 •EN 61000-6-2 •FCC 47 CFR第15部分B类

工作温度范围———————— -15°C至+50°C

抗振动—————————— 2 g(IEC 60068-2-6)

抗撞击—————————— 25 g(IEC 60068-2-27)

认证——————————— UL、CSA、CE、PSE和CCC

湿度(工作及存放)———— IEC 60068-2-30/24小时,95%相对湿度



常规:



包装尺寸———————— 385×165×315 mm

内容清单———————— • 红外热像仪 • 硬质运输箱 • 电池(内含) • USB线缆 • 电源/带有符合欧盟、英国、美国和澳大利亚插头要求的充电器 • 打印文档
