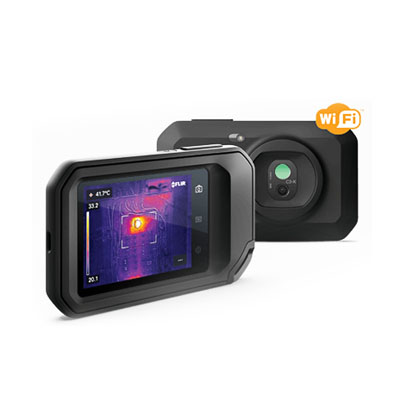

FLIR C3-X 口袋热像仪

FLIR C3-X使检查潜在问题,记录维修,与客户共享证据比以往任何时候都更容易。具有128×96像素热传感器,MSX®(专利号:CN201380073584.9)(多波段动态成像),500万像素的可见光相机和LED照明,C3-X是一款经济型检测工具,可用于电气/机械,建筑和维修应用。直接上传和储存图像至FLIR Ignite™云端,用户可在这里整理和备份文件。与客户实时共享图像,或通过移动设备或电脑创建专业报告。

描述

FLIR C3-X使检查潜在问题,记录维修,与客户共享证据比以往任何时候都更容易。具有128×96像素热传感器,MSX®(专利号:CN201380073584.9)(多波段动态成像),500万像素的可见光相机和LED照明,C3-X是一款经济型检测工具,可用于电气/机械,建筑和维修应用。直接上传和储存图像至FLIR Ignite™云端,用户可在这里整理和备份文件。与客户实时共享图像,或通过移动设备或电脑创建专业报告。



识别并排除故障:

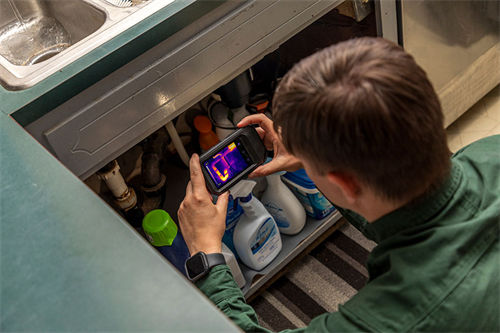

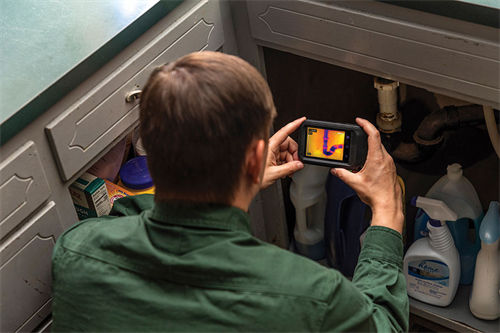

得益于MSX(专利号:CN201380073584.9),128×96真红外成像技术,能够快速发现潜在故障,缩短诊断时间



记录和分享:

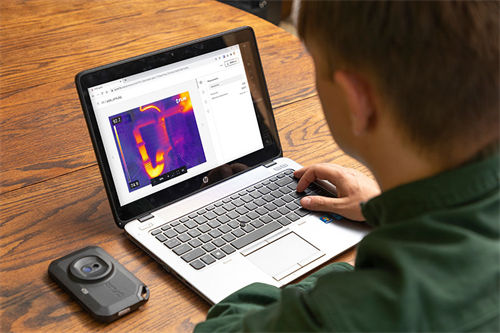

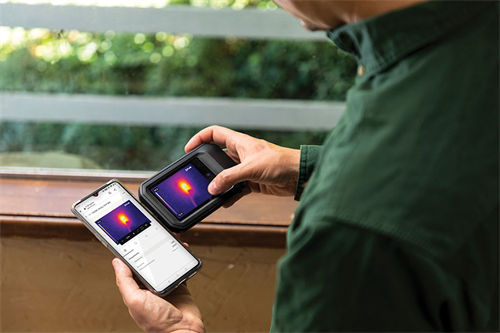

使用FLIR Ignite云连接直接上传图像,然后创建专业报告并通过电子邮件将报告发送给客户



耐用、可靠、便携:

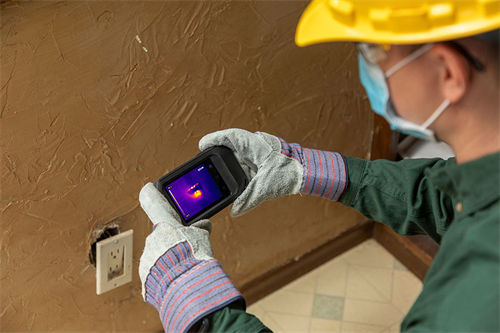

在执行每项作业时随身携带便携的C3-X——它达到IP54防护等级,防尘、防水;通过2m抗跌落测试



技术参数:



红外分辨率————————— 128×96像素

热灵敏度/NETD——————— <70 mK

精度——————————— 0至100℃:±3℃;100至300℃: ±3% [环境温度15至35℃且目标温度高于0℃]

视场角(FOV)—————— 53.6°

数码相机———————— 5 MP分辨率

图像模式———————— 红外图像,可见光图像,MSX(将可见光图像细节叠加在红外图像上),画中画(在可见光图像上显示缩小的红外图像)

存储介质———————— 内存和板载FLIR Ignite云连接(带Wi-Fi)



成像与光学:



波长范围————————— 8至14 µm

光圈数—————————— 1.1

红外分辨率———————— 128×96像素

空间分辨率(IFOV)———— 7.9 mrad/像素

热灵敏度/NETD—————— <70 mK

热像仪软件升级—————— 连接Wi-Fi时自动升级, 或通过USB连接电脑进行升级

视场角(FOV)—————— 53.6°

视频灯————————— 支持

数码相机———————— 5 MP分辨率

数码相机镜头视场角(FOV)—— 71.5°×56°(84°对角线)

数字变焦———————— 不支持

探测器类型——————— 焦平面阵列,非制冷型微测辐射热计

探测器像素间距————— 12 µm

调焦————————— 免调焦

调色板———————— 铁红色、灰色、彩虹色、高对比彩虹色

图库———————— 缩略图和自定义文件夹结构

图像模式—————— 红外图像,可见光图像,MSX(将可见光图像细节叠加在红外图像上),画中画(在可见光图像上显示缩小的红外图像)

图像频率—————— 8.7 Hz

显示屏分辨率———— 640×480像素

颜色——————— 黑色

自动定向————— 支持

最小焦距————— 热图像:0.1 m, MSX:0.3 m



测量与分析:



测量校正————————— 发射率;哑光/半哑光/半亮光 + 自定义值,反射表观温度,大气补偿

测温范围————————— -20至300℃

精度——————————— 0至100℃:±3℃;100至300℃: ±3% [环境温度15至35℃且目标温度高于0℃]

热像仪尺寸(长×宽×高)—— 138 × 84 × 24 mm

设置命令————————— 本地化单位调整、语言、日期和时间格式,屏幕亮度(高、中、低)

语言—————————— 阿拉伯语、捷克语、丹麦语、荷兰语、英语、芬兰语、法语、德语、希腊语、 匈牙利语、意大利语、日语、韩语、挪威语、波兰语、葡萄牙语、俄语、简体中文、西班牙语、瑞典语、繁体中文、土耳其语



用户界面:



触摸屏————————— 电容式触摸屏

文本————————— 触摸屏软键盘

显示技术———————— IPS



电源:



充电时间————————— 2小时

充电温度————————— 35℃

充电系统————————— USB-C(1A)

电池充电寿命——————— >500次循环

电池电压————————— 3.7 V

电池工作时间——————— 4小时

电池类型————————— 可充电内置锂离子电池

电池容量————————— 1800 mAh

电池重量————————— 40 g

电源管理————————— 可调备用和自动停机

外接电源管理——————— 5V,USB-C



环境与认证:



安全性————————— EN 62368-1

磁场—————————— EN 61000-4-8 level 5

存储温度范围—————— 40至70°C

电磁兼容性(EMC)——— EN 301 487-1; EN 301 489-17; FCC 47 CFR 第15部分B类

封装————————— 热像仪外壳和镜头:IP54保护等级(IEC 60529)

工作温度范围————— -10至50℃

抗跌落试验————— 2 m

抗振动——————— 2 g(IEC 60068-2-6)

抗撞击——————— 25 g(IEC 60068-2-27)

三脚架安装————— UNC ¼”-20 (内置)

湿度(工作及存放)——— IEC 60068-2-30/24小时,95%相对湿度,25至40℃/2次循环

无线电频谱—————— ETSI EN 300 328; EN 301 489; FCC Title 47 CFR Part 15; RSS-247 Issue 2

相对湿度——————— 95%相对湿度,25至40℃非冷凝



常规:



包装尺寸————————— 160 × 118 × 93 mm

包装重量————————— 0.52 kg

尺寸(长×宽×高)————— 138×84×24 mm

外壳材料————————— PC和ABS,部分覆盖TPE;铝
