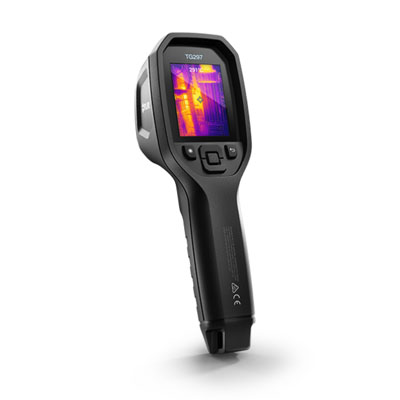

FLIR TG297 工业用高温红外热像仪

FLIR TG297是一款独树一帜的工业诊断工具,同时具有精确的测温能力,成像温度最高可达1030°C。获得专利的FLIR MSX®(专利号:CN201380073584.9)(多光谱动态成像)增强功能通过在全红外图像上添加可见光图像细节来提高图像清晰度。Tg297适合工业领域的高温用途,例如对玻璃炉、窑炉和熔炉或者是制造流程进行温度测量,帮助您准确定位潜在故障、排查修理并监控流程。对图像进行记录,帮助您的团队确保机器和系统安全运行并达到最高效率。

描述

FLIR TG297是一款独树一帜的工业诊断工具,同时具有精确的测温能力,成像温度最高可达1030°C。获得专利的FLIR MSX®(专利号:CN201380073584.9)(多光谱动态成像)增强功能通过在全红外图像上添加可见光图像细节来提高图像清晰度。Tg297适合工业领域的高温用途,例如对玻璃炉、窑炉和熔炉或者是制造流程进行温度测量,帮助您准确定位潜在故障、排查修理并监控流程。对图像进行记录,帮助您的团队确保机器和系统安全运行并达到最高效率。



快速识别问题:



采用真160 × 120(19,200像素)红外相机,可测量从-25℃至1030℃的温度范围



生成清晰的红外图像:



通过在镜头上安装高温滤光片来更快地诊断极端高温目标上的问题,从而生成详细的图像。



在严苛环境中安心工作:



使用由IP54外壳保护的便携式工具在安全距离内测量高温物体(如玻璃熔炉)。



技术参数:



红外分辨率—————————— 160×120像素

热灵敏度/NETD———————— <70 mK

精度———————————— 温度为50℃至100℃的情况下,±1.5℃;温度为-25℃至50℃和100℃至1030°C的情况下,最多±3℃

视场角(FOV)——————— 57°× 44°

图像模式—————————— • MSX®(多波段动态成像) • 带温度读数的可见光图像

显示屏——————————— 320×240像素,2.4英寸彩色液晶显示屏

存储介质—————————— eMMC 4 GB



成像与光学:



波长范围—————————— 7.5 – 14 µm

红外分辨率————————— 160×120像素

激光——————————— 1类激光指示温度测量区域;通过按钮激活

内置数码相机——————— 支持

热灵敏度/NETD—————— <70 mK

视场角(FOV)—————— 57°× 44°

数字图像增强——————— 支持

探测器类型———————— 焦平面阵列(FPA),非制冷型微测辐射热计

探测器像素间距—————— 12 µm

调焦—————————— 免调焦

调色板————————— 铁红色,彩虹色,白热,黑热,极光色,熔岩色

图库—————————— 支持

图像模式———————— • MSX®(多波段动态成像) • 带温度读数的可见光图像

图像频率———————— 8.7 Hz

最小测量距离—————— 0.26 m

最小焦距——————— 0.3 m



测量与分析:



测温范围—————————— -25℃至1030°C

点温仪—————————— 中心点测温开启/关闭

发射率校正———————— 支持:4个预设级别,带0.1–0.99自定义调整

精度—————————— 温度为50℃至100℃的情况下,±1.5℃;温度为-25℃至50℃和100℃至1030°C的情况下,最多±3℃

热像仪尺寸(长×宽×高)—— 210 × 64 × 81 mm

热像仪重量(含电池)——— 0.394 kg

设置命令———————— • 本地化单位调整、语言、日期和时间格式 • 屏幕亮度(高、中、低) • 图库,删除图像

语言————————— 捷克语、丹麦语、荷兰语、英语、芬兰语、法语、德语、希腊语、

匈牙利语、意大利语、日语、韩语、挪威语、波兰语、葡萄牙语、

俄语、简体中文、西班牙语、瑞典语、繁体中文、土耳其语

中心点————————— 支持



用户界面:



显示屏—————————— 320×240像素,2.4英寸彩色液晶显示屏



电源:



充电时间—————————— 4小时充至电量的90%,6小时充满电

充电温度—————————— 0℃至45℃

充电系统—————————— 直充

电池充电寿命———————— 最少30天

电池电压—————————— 3.7 V

电池工作时间———————— 5小时连续扫描,激光开启情况下为4.5小时

电池类型—————————— 可充电锂离子电池

电源管理—————————— 可调节:关闭,5分钟,15分钟,30分钟



环境与认证:



安全性—————————— CE/CB/EN61010/UL

保修—————————— 整机2年,探测器10年(需要官网注册)

存储温度范围—————— -30℃至55℃

电磁兼容性(EMC)——— • EN 61000-6-3 • EN 61000-6-2 • FCC 47 CFR

第15部分B类

封装————————— IP 54(IEC60529)

工作温度范围————— -10℃至45℃

抗跌落试验—————— 设计耐受2m抗坠落测试

抗振动——————— 2 g(IEC 60068-2-6)

抗撞击——————— 25 g(IEC 60068-2-27)

三脚架安装————— 手柄底部上方1/4英寸-20英寸

湿度(工作及存放)——— 0-90%相对湿度(0-37℃),0-65%相对湿度

(37-45℃),0-45%相对湿度(45-55℃)

无线电频谱————— • ETSI EN 300 328 • FCC Part 15.249 • RSS-247 Issue 2 • EN 301 489-1:2011 • EN 301 489-17:2009
