皮带轮对中仪

皮带轮对心不良易造成皮带及皮带轮快速磨损,传统采用钢琴线或棉线校正的方法不但耗时、耗人力,也容易因角度偏差造成错误分析;此皮带轮对心仪利用几何三点成一个面的原理,将雷射发射器与校准器分别置放于两个皮带轮上,可以立即检查皮带轮是否对准。此皮带轮对心仪强调携带轻便、操作简易与经济实惠的价格,单人操作只要花不到30秒钟的时间就能完成仪器安装并得到对心结果,是快速校正皮带轮的利器。

立即咨询

描述

皮带轮对心不良易造成皮带及皮带轮快速磨损,传统采用钢琴线或棉线校正的方法不但耗时、耗人力,也容易因角度偏差造成错误分析;此皮带轮对心仪利用几何三点成一个面的原理,将雷射发射器与校准器分别置放于两个皮带轮上,可以立即检查皮带轮是否对准。此皮带轮对心仪强调携带轻便、操作简易与经济实惠的价格,单人操作只要花不到30秒钟的时间就能完成仪器安装并得到对心结果,是快速校正皮带轮的利器。

功能

滑轮对中,皮带轮对中、皮带对中仪。设计紧凑、重量很轻。适合大多数的驱动件,如V形皮带、平皮带、正时皮带和链驱动。

特性

易于读取目标采用磁性安装,加快了安装速度。由于重量轻,还能使用胶带黏贴在非磁性皮带轮上。无需专门的附件即可在所有类型的皮带轮上工作,对于不同宽度的皮带轮,均很容易进行调整,可用于水平及垂直安装的机器。无需培训即可使用,一人即可进行对中,可同时促进皮带张力的对中和调整。只需从一个(而非两个)皮带轮读取读数,比用标尺和绳子更快更简单的多,可使用数字探测器进行扩展。

规格说明

•系统功能:皮带轮对中校正功能
•雷射等级:可见光Class 2,功率<1mW
•雷射射角:扇状式雷射发射器,射角78度
•量测距离:10米以上
•适用轮径:皮带轮直径60mm以上
•量测精度:<0.5mm / 0.2度
•重  量:300g
•使用电源:3号电池(1.5V) x 2颗

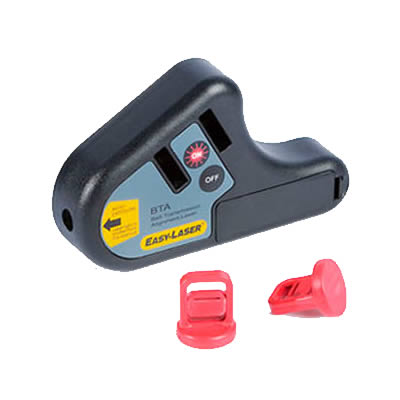

完整的系统包括:1 台激光发射器、 2 个目标、 1 本手册。
