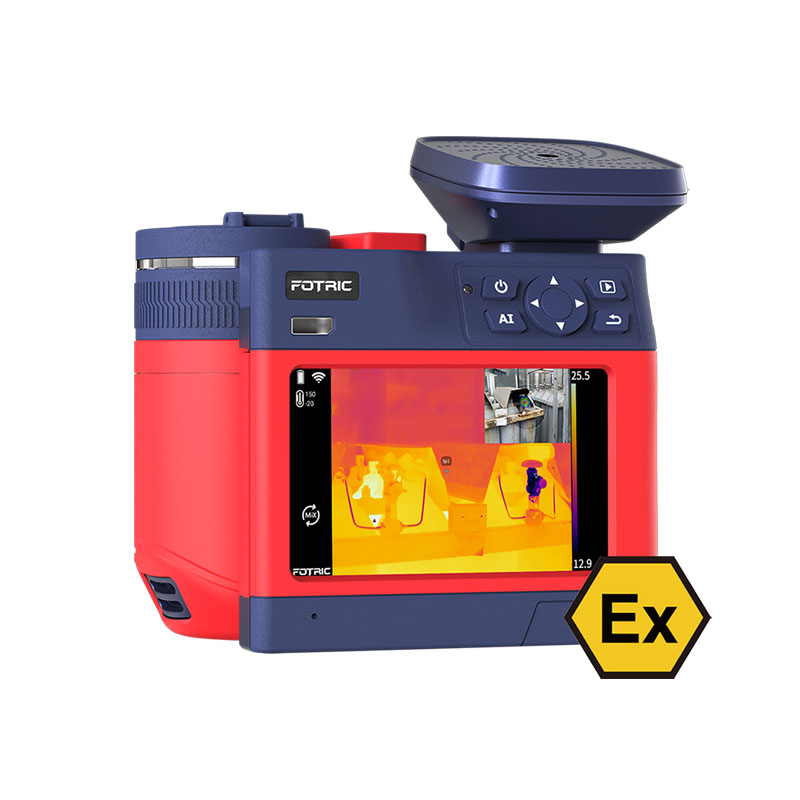

FOTRIC 860MiX-Ex系列
热像和声像都很专业的二合一产品。它同时具备专业热像仪和专业声像仪的能力，可以轻松做到精准测温、高清成像，又能快速准确地完成泄漏评估和局放诊断。
扫码分享产品
参数详情
| 热像基本参数 | |
|---|---|
| 红外分辨率 | 384*288 |
| 超像素(SR) | 增强至768*576 |
| 探测器类型 | 非制冷型红外焦平面探测器 |
| 热灵敏度(NETD) | <40mK@30℃ |
| 像元间距 | 17μm |
| 响应波段 | 8~14μm |
| 图像帧频 | 30Hz |
| 视场角(FOV) | 25°*19° |
| 空间分辨率(IFOV) | 1.14mrad |
| 最小成像距离 | 0.1m |
| 焦距 | 15mm |
| 对焦方式 | 自动对焦、手动对焦 |
| 镜头识别 | 自动识别 |
| 选配镜头 | 长焦、超长焦、广角、双视场等镜头（镜头细节请咨询FOTRIC工程师） |
| 声像基本参数 | |
| 麦克风通道 | 162个MEMS数字麦克风 |
| 声像图视场角(FOV) | 66°*52° |
| 测量声压范围 | 10kHz：6~120dB SPL 15kHz：-3~120dB SPL 20kHz：-7~120dB SPL 25kHz：-13~120dB SPL 30kHz：-4~120dB SPL 35kHz：8~120dB SPL 40kHz：2~120dB SPL 45kHz：-2~120dB SPL 50kHz：-5~120dB SPL 55kHz：-2~120dB SPL 60kHz：3~120dB SPL 65kHz：2~120dB SPL 70kHz：8~120dB SPL 75kHz：7~120dB SPL |
| 声音采样率 | 200kHz |
| 声学刷新率 | 25Hz |
| 工作距离 | 0.3~100m |
| 热像测量分析 | |
| 测温范围 | -20~700℃ |
| 测温量程 | -20~120℃，0~700℃，智能量程 |
| 测温精度 | ±2℃或2%，取大值 |
| 测温点 | 15 |
| 测温线 | 12 |
| 测温框 | 15 |
| 线温分布 | 支持线温度分布图查看 |
| 全局测温修正 | 支持发射率、环境温度、反射温度、相对湿度、目标距离、红外窗口（温度和透过率）测温参数修正 |
| 本机分析 | 设备可直接分析热像图和全辐射视频 |

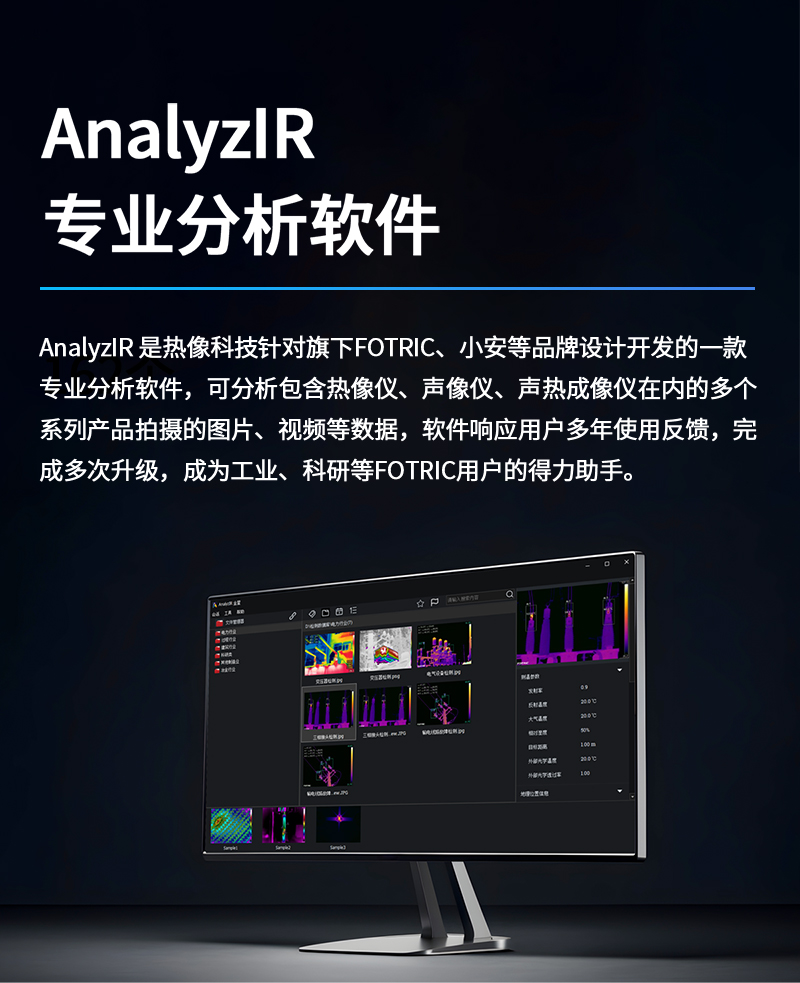

| 分析软件 | AnalyzIR专业热像声像分析软件 |
| 声像测量分析 | |
| 定位频率范围 | 2~100kHz |
| 测量点 | 2 |
| 测量框 | 2 |
| 检测模式 | 泄漏模式：本机显示泄漏等级 局放模式：本机显示PRPD图，适配不同交流频率（50/60Hz） |
| 声像聚焦 | 屏蔽周围区域，仅关注聚焦区域的声像 |
| 图像显示 | |
| 显示屏 | 5吋，1280*720像素，采用大猩猩防爆盖板的IPS LCD触摸显示屏 |
| 热像图像显示 | |
| MiX模式 | 热像图像与声像图像同时显示 |
| 图像模式 | 红外图像、可见光测温(T-DEF?)、画中画、可见光 可见光测温(T-DEF?)模式、画中画模式在镜头被识别为可配准镜头时有效 |
| 调色板 | 支持16种调色板： 铁红(Iron)、灰白(Grey)、10段铁红(Iron10)、彩虹(Rainbow)、10段灰白(Grey10)、灰红(GreyRed)、灰中调(MidGrey)、暗黄(Yellow)、春雨(Rain)、10段春雨(Rain10)、海蓝(Blue)、炽热(GlowBow)、医学(Medical)、绿中调(MidGreen)、棱镜(Prism)、10段医学(Medical10) 支持调色板实时预览切换 |
| 颜色报警 | 支持温度之上、温度之下和温度之间颜色报警 |
| 图像叠加信息 | 显示全局最高温、最低温，测温区域最高温、最低温、平均温、发射率，测温参数，镜头信息，以及时间信息 |
| 数码变焦 | 1~12倍连续变焦 |
| 声像图像显示 | |
| 声源模式 | 单声源，多声源，全息 |
| 调色板 | 支持3种调色板： 红蓝（Red-Blue）、铁红（Iron）、灰白（Grey） 支持调节透明度 |
| 黑白背景 | 显示为黑白灰度的可见光图像 |
| 数码变焦 | 1~10倍连续变焦 |
| 拍摄功能 | |
| 数码相机 | 热像：500万像素，工业级数码相机 声像：1300万像素，工业级数码相机 |
| 存储卡 | SD卡，支持热插拔，最大支持1TB |
| 图片格式 | jpg（热像图）、jpg（声像图）、jpg（可见光图） |
| 视频格式 | irs或irsx（全辐射视频）、mp4 |
| 扫码功能 | 可以扫描二维码和条形码作为文本备注和标签 |
| 图片备注 | 语音、文本、标签、收藏 |
| 本机图库 | 支持查看、编辑、删除已经拍摄的图片和视频文件 |
| 数据连接 | |
| 蜂窝数据 | 支持全制式4G蜂窝网络 |
| WiFi连接 | 支持2.4GHz与5GH频段，支持802.11a/b/g/n/ac |
| 蓝牙连接 | BT4.2 LE，可连接至蓝牙耳机 |
| USB接口 | USB Type-C类型，符合USB 3.0/2.0规范 |
| HDMI接口 | Micro HDMI类型，符合HDMI 1.4规范，支持以60Hz传输1080P图像视频 |
| FTP快传 | 通过WiFi网络或设备自身WiFi热点连接本机，然后通过FTP访问本机内数据 |
| 辅助功能 | |
| 软件和固件升级 | 支持OTA远程升级和U盘本地升级 |
| 智能对焦系统(TurboFocus) | 支持对比度对焦、激光对焦、连续对焦、触控对焦的智能对焦系统 |
| 激光器 | 激光指示：等级：2级，波长：635nm，功率：<1mW 激光测距：0.1m-50m，精度:d*0.01%±2mm |
| 区域特征测量 | 支持对测温线长度测量，支持对测温框矩形和圆面积测量 |
| 耳机 | 通过蓝牙耳机实时监听声学传感器传入的声音信号 |
| 指南针 | 支持360°方位，图像叠加信息中可以显示方位信息，方位信息可以保存至热像图、声像图、全辐射视频和全息声像视频中 |
| LED照明灯 | 支持手电筒照明和闪光灯模式 |
| 智能助手(HawkAI) | 语音命令、语音转文字、文本识别 |
| 电源系统 | |
| 电池类型 | 3.6V，9900mAh可充电锂电池，可现场更换 |
| 电池工作时间 | 连续工作时间≥4小时 （实际使用时间取决于当时的环境和使用情况） |
| 充电方式 | 支持充电器座充，支持DC 12V直充，支持关机USB直充 |
| 充电时间 | 3小时充至90%电量 |
| 节能管理 | 自动关机、手动息屏 |
| 外部供电 | 支持使用DC 12V给本机供电 |
| 可靠性和认证 | |
| 安全标准 | GB 4793.1/EN 61010-1 |
| 电磁兼容性 | GB/T 18268.1/EN IEC 61326-1 |
| 防护等级 | IP54(GB/T 4208/IEC 60529) |
| 抗冲击 | 25g(GB/T 2423.5/IEC 60068-2-27) |
| 抗振动 | 2g(GB/T 2423.10/IEC 60068-2-6) |
| RoHS指令 | 符合 |
| 防爆等级 | Ex ib IIC T4 Gb |
| 物理参数 | |
| 工作温度 | -20~50℃ |
| 存储温度 | -40~70℃，不带电池 |
| 相对湿度 | <95%RH |
| 尺寸 | 190mm*181mm*99mm |
| 重量 | 1.6kg（不含镜头） |
| 电池重量 | 210g |
| 外壳材质 | 硬胶：PC+ABS，软胶：TPE，镁合金，铝合金 |
| 安装方式 | 支持UNC 1/4-20接口连接三脚架 |
| 保修和维护 | |
| 保修期 | 整机2年 |
| 建议的校准周期 | 热像：2年，声像：1年 |
| 产品标配 | |
| 标准配置 | 声热成像仪主机及镜头、可充电锂电池*3、座充、电源适配器、USB Type-C 至 USB接口线缆、Micro HDMI接口至HDMI接口线缆、128G SD卡、SD卡读卡器、颈带、附件袋（手腕带）、资料袋（装箱单、标定证书、快速入门指南）、内衬、硬质便携箱、外包装箱 |
