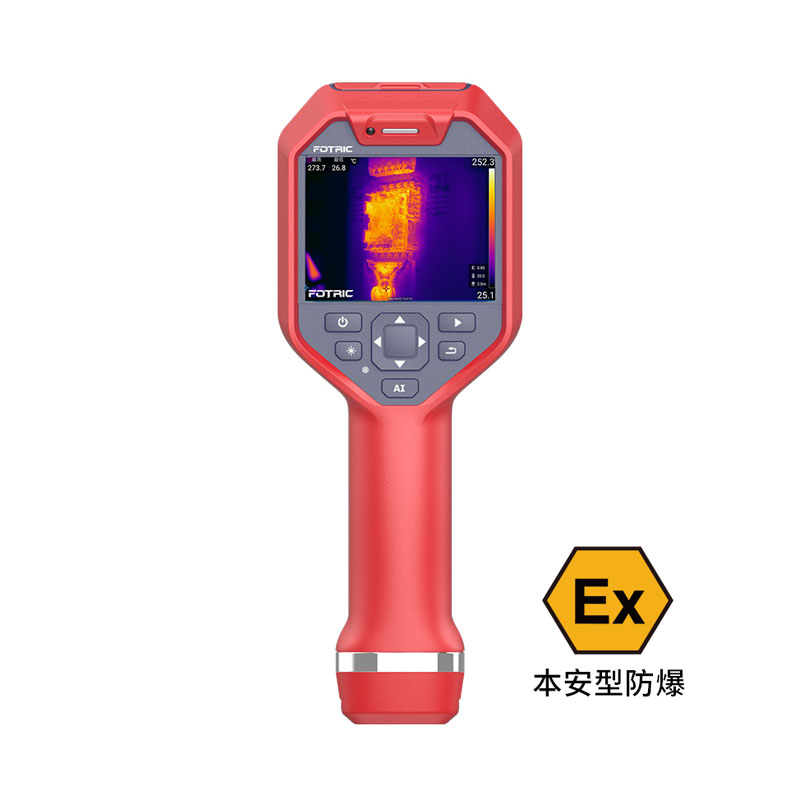

| 型号 | 846FX-Ex | 844FX-Ex | 842FX-Ex |
|---|---|---|---|
| 慧巡检功能 | |||
| 设备台账管理 | 支持本机编辑和新建设备台账，同时支持PC端、T-TCloud云端导入设备台账 | ||
| 检测任务管理 | 本机基于设备台账可以在本机随时随地新建设检测任务 | ||
| 检测任务显示 | 本机直观显示检测任务数量、设备层级、设备测点等信息 | ||
| 扫码快速检测 | 扫描识别设备二维码或条码，快速跳转至对应被测设备，自动关联检测数据 | ||
| 慧定位功能 | 通过AI识别算法自动定位待检测管理的测点，实现待测设备测点与模板的智能匹配，帮助细化设备管理颗粒度（FOTRIC发明专利） | ||
| 慧诊断功能 | 本机可以内置用户自定义的设备管理标准、行业诊断标准或行业专家经验；现场检测自动调用内置诊断标准进行辅助诊断，诊断结论自动保存至当次检测任务 | ||
| 慧预测功能 | 基于设备历史巡检数据，自动在设备已完成的测量信息点，温度曲线或温升曲线 | ||
| 任务报表功能 | 本机直观显示当次检测任务的总量信息和完成的设备信息点的检测任务报表一目了然 | ||
| 图片自动命名 | 完全按照设备台账条码的命名方式自动命名保存的热像图和可见光图片，一次拍摄2张图片，同时命名 | ||
| 上传检测任务 | 支持SD卡、USB线、Wi-Fi、4G模块一键上传检测任务至Navitir巡检大数据管理平台 | ||
| 巡检大数据管理平台 | |||
| 设备台账管理 | 支持由Excel文件批量导入设备台账，以目录树的形式建立设备电子台账，并可以在云端同步 | ||
| 检测模板管理 | 可以根据生产厂家、设备类型和设备型号编辑定义设备检测模板 | ||
| 诊断规则管理 | 支持对设备的测点自定义诊断规则、批量导入诊断规则、云端同步诊断规则以及管理诊断规则 | ||
| 报告模板管理 | 支持导入、默认、删除和自定义各种应用场景的报告模板 | ||
| 用户权限管理 | 支持由超级管理员按工作需要创建不同权限的用户ID | ||
| 检测任务管理 | 本机创建的检测任务可以导入至Navitir巡检大数据管理平台，实现巡检数据与巡检人员ID自动关联 | ||
| 检测数据管理 | 导入的检测数据自动完成分类存储并关联至相关的设备测点 | ||
| 设备状态管理 | 支持对设备测点当前的状态按待定、正常、关注、一般缺陷、严重缺陷、紧急缺陷进行分类管理 | ||
| 智能辅助诊断 | 基于系统内置的诊断规则可以快速对设备的检测数据进行智能辅助诊断，并自动按设备状态进行分类统计 | ||
| 热像图片分析 | 支持添加或修改测温分析工具、调色板等专业分析功能 | ||
| 数据快速检索 | 支持按日期时间、设备类型、任务名称、间隔名称、设备名称、测点名称、设备状态等多个维度快速筛选检测数据 | ||
| 历史数据曲线 | 基于设备历史检测数据，自动生成设备测点的温度曲线或温升曲线 | ||
| 一键批量报告 | 基于默认的报告模板，可以按设备台账、检测任务、设备状态等维度自动批量生成检测报告 | ||
| T-TCloud云服务 | |||
| 数据存储服务 | 标配100GB云服务空间，可以通过选配件扩展云服务空间 | ||
| 数据交互服务 | 支持本地与云端的数据进行上传、下载、同步和共享 | ||
| 私有云服务(选件) | 为用户提供内部网络专属服务器和云服务 | ||
| 云热像大数据接入服务(选件) | 为用户提供Navitir巡检大数据管理平台与用户其他管理平台的数据对接服务 | ||
| 专家服务 | |||
| 设备资产电子化服务 | 由热像专家完成设备台账的录入和电子化 | ||
| 设备二维码实施服务 | 由热像专家现场制作设备的二维码，并粘贴在对应的设备上 | ||
| 热像专家培训服务 | 由热像专家提供专业的热像培训服务，包含理论知识和现场检测实测培训 | ||
| 热像专家巡检服务 | 由热像专家建立设备检测模板并导入诊断规则 | ||
| 热像专家服务时间 | 标准服务工时每天8小时 | ||
| 基本参数 | |||
| 红外分辨率 | 384*288 | 328*246 | 160*120 |
| 超像素(SR) | 768*576 | 656*492 | 320*240 |
| 探测器类型 | 非制冷型红外焦平面探测器 | ||
| 热灵敏度(NETD) | 40mk(0.04℃) | 60mk(0.06℃) | |
| 像元间距 | 17μm | ||
| 响应波段 | 7-14μm | ||
| 图像帧频 | 30Hz | ||
| 视场角(FOV) | 49°x 37° | 46°x35° | |
| 空间分辨率(IFOV) | 2.22 mrad | 2.61 mrad | 5.13 mard |
| 最小成像距离 | 0.1 m | ||
| 镜头焦距 | f7.5 | f3.3 | |
| 对焦方式 | 免调焦 | ||
| 数字变焦 | 1-8倍，支持滚轮连续可调 | ||
| 特色功能 | |||
| 云热像® | 支持 | ||
| T-DEF® | 可见光测温，可调节热像透明度0%-100% | ||
| MagicThermal® | 支持 | ||
| T-WB® | 支持 | ||
| 测量分析 | |||
| 测温范围 | -20℃ ~700℃ | -20℃ ~700℃ | -20℃ ~550℃ |
| 测温量程 | -20℃ ~120℃, 0℃ ~700℃ | -20℃ ~120℃, 0℃ ~700℃ | -20℃ ~120℃, 0℃ ~550℃ |
| 智能量程 | 支持 | ||
| 测温精度 | ±2℃或2% 取大值(在25℃环境温度) | ||
| 测温区域 | 点:8; 线:5 ; 区域:8 | ||
| 全局测温修正 | 支持发射率、环境温度、反射温度、测温距离、红外窗口(温度和透过率)修正 | ||
| 本机分析 | 设备直接分析热像照片与视频 | ||
| 分析软件 | AnalyzIR专业热像分析软件 | ||
| 图像显示 | |||
| 显示屏 | 3.5吋, 320*240 | ||
| 图像模式 | 热像、可见光、画中画和T-DEF® | ||
| 调色板 | 支持8种通用调色板:灰白(Grey)、铁红(Iron)、彩虹(Rainbow)、灰红(GreyRed)、春雨(Rain)、炽热(GlowBow)、医学(Medical)、棱镜(Prism) 支持调色板反转 |
||
| 温宽模式 | 支持自动调板实时预览切换 支持自动调整温宽范围(最小3℃) |
||
| 颜色报警 | 支持，温度之上、温度之下和温度之间 | ||
| 图像叠加信息 | 显示全局最高、最低、平均温度、测温参数 | ||
| 高低温跟踪 | 标识自动跟踪高低温度点 | ||
| 辅助功能 | |||
| 激光器 | 等级:2级;波长:635nm;功率:<1mW | ||
| LED照明灯 | 支持手电筒照明和闪光灯模式 | ||
| 拍摄功能 | |||
| 数码相机 | 800万像素，工业级数码相机 | ||
| 存储卡 | TF卡，标配32GB，可存储约10万张图像;可适配64GB、128GB TF卡 | ||
| 拍摄模式 | 支持单帧拍摄 | ||
| 文件格式 | JPEG(全辐射热像图)、可见光图、IRIS(全辐射视频)和MP4(非全辐射视频) | ||
| 冻结画面 | 有，支持单帧拍摄 | ||
| 扫码功能 | 支持，可扫描二维码和条形码，作为标签 | ||
| 注释功能 | 支持语言注释，文本注释，标签注释，收藏注释 | ||
| 全辐射视频录制 | 支持可分供析的热像视频录制 | ||
| 非全辐射视频录制 | 支持热像视频、可见光视频录制(只用于查看，不用于分析) | ||
| 本机图库 | 支持查看、编辑和删除已经拍摄的热像图和视频文件 | ||
| 数据连接 | |||
| 蜂窝数据 | 可选配全制式4G蜂窝网络 | ||
| WiFi连接 | 支持2.4GHz与5GH频段，支持802.11a/b/g/n/ac | ||
| 蓝牙连接 | BT4.2 LE，可连接至蓝牙耳机 | ||
| USB接口 | USB Type-C类型;符合USB 3.0/2.0规范，支持USB OTG | ||
| HDMI接口 | Micro HDMI类型，符合HDMI 1.4规范，支持以60Hz传输1080P图像视频 | ||
| FTP快传 | 通过WiFi/便携式热点连接热像仪，通过FTP访问热像仪内数据 | ||
| PC全辐射热像视频流 | 通过PC软件(FOTRIC AnalyzIR)分析全辐射视频 | ||
| 远程显示查看 | 通过Type-C3.0接口连接PC软件查看热像视频流;通过HDMI高清接口连接到显示屏或投影仪 | ||
| 远程控制操作 | 通过连接PC软件(FOTRIC AnalyzIR)进行远程操作控制 | ||
| 电源系统 | |||
| 电池类型 | 3.6V, 5000mAh锂电池，可现场更换、可充电 | ||
| 电池工作时间 | 连续工作时间≥4小时 | 连续工作时间≥5小时 | |
| 充电方式 | 电池充电器 | ||
| 充电时间 | 2.5小时充满 | ||
| 节能管理 | 自动息屏 | ||
| 外部供电 | 不支持 | ||
| 可靠性和认证 | |||
| 安全标准 | SELV(安全特低压电路)(GB 4943.1-2011/IEC60950-1:2005) | ||
| 电磁兼容性 | 本质安全:Ex ib IIC T4 Gb GB/T17626.2/IEC 61000-4-2 |
||
| 防护等级 | IP54 | ||
| 抗跌落 | 2m(GB/T 2423.8/IEC 60068-2-32) | ||
| 抗冲击 | 25g(GB/T 2423.5-2019/IEC 60068-2-27:2008) | ||
| 抗振动 | 2g(GB/T 2423.10-2008/IEC 60068-2-6:1995) | ||
| RoHS指令 | 符合 | ||
| 物理参数 | |||
| 工作温度 | -20℃至50℃ | ||
| 存储温度 | -40℃至70℃，不带电池 | ||
| 相对湿度 | <95%RH | ||
| 尺寸 | 243*95*142(高*宽*长，单位mm) | ||
| 重量 | 730g(含电池) | ||
| 外壳材质 | 硬胶:PC+ABS，软胶:TPE | ||
| 安装方式 | 支持UNC 1/4-20接口连接三脚架 | ||
| 保修和维护 | |||
| 保修期 | 整机1年 | ||
| 建议的校准周期 | 2年 | ||
| 产品标配 | |||
| 标准配置 | 红外热像仪主机、可充电锂电池2块、座充、电源适配器、USB Type-C至USB接口线缆、Micro HDMI接口至HDMI接口线缆、32G TF卡、TF卡读卡器、挂绳、资料袋(装箱单、标定证书、用户手册、合格证、保修卡)、 | ||
